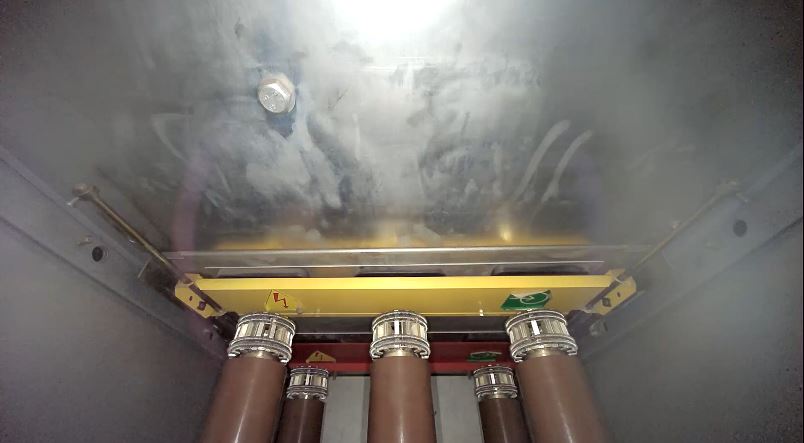

| 一、系統概述 開關設備狀態可視化系統可應用于3.6~40.5kV金屬鎧裝封閉式開關柜，利用可視技術實現對金屬封閉設備內的斷路器手車、負荷開關、接地開關、電纜和母線等設備的可視化管理，實時對設備的運動狀態和工作位置進行觀察并錄像存儲?？奢o佐操作人員準確判斷設備是否操作到位，遠程操作時，無需派人到現場實地確認，極大地提高了操作效率，降低了操作成本，真正實現了智能變電站無人值守。 二、系統簡介 目前，操作人員在對金屬鎧裝封閉式開關柜（3.6--40.5KV）進行操作時，僅能依靠柜體外的指示牌、觀察窗和輔助開關來判斷位置是否正常。例如：在真空斷路器搖進時，無法判斷活門機構是否可靠打開，開關是否正常搖進到位。在操作接地地刀時，無法準確看清地刀的咬合情況。在一些遠程操作的場所，要派專人現場確認，消耗一定的人力資源。 三、系統特點 1.體積精致小巧,清晰準確：超廣角無畸變高清探頭清晰捕捉設備關鍵結構動作全景； 2.便捷高效的布線方式：全網絡線連接,一體化POE傳輸和供電，無需獨立電源； 3.集成補光和動態調整功能，圖像全彩呈現;，滿足在封閉環境和黑暗環境下使用。 4.無需視頻服務器，支持遠程調用; 5.開放的接口，方便集成到用戶現有的平臺; 6.數據流無損壓縮、降低對網絡帶寬的占用，建設初期投入。 四、視頻截圖 1. 地刀分閘狀態

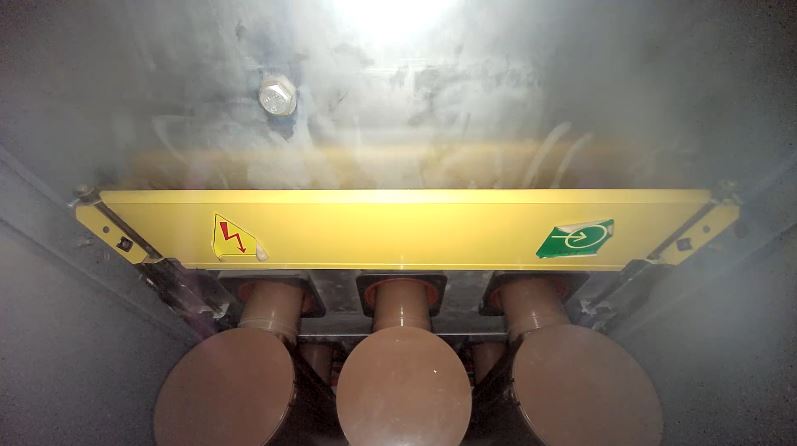

2. 地刀合閘狀態

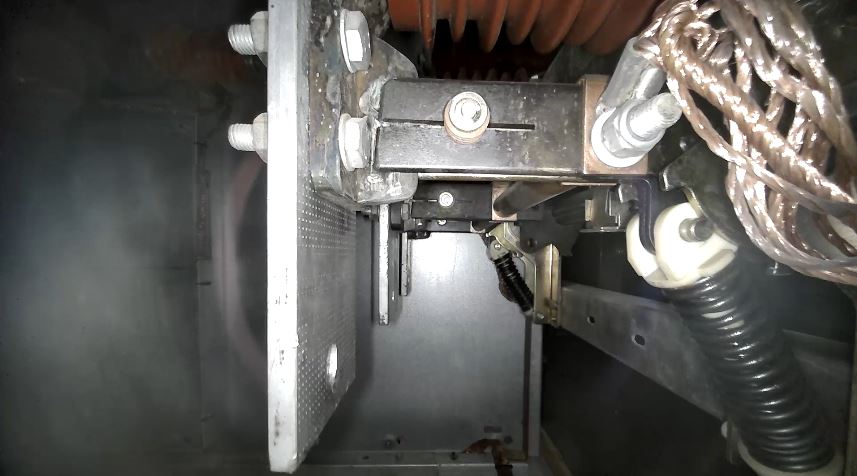

3. 斷路器搖出狀態

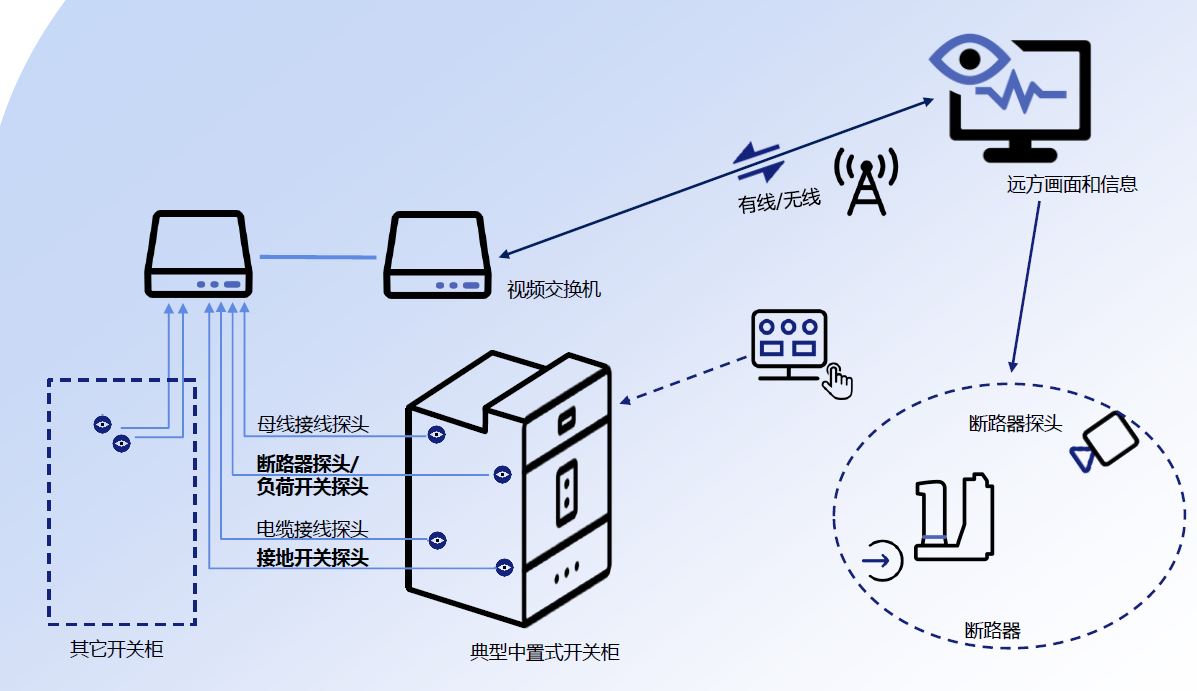

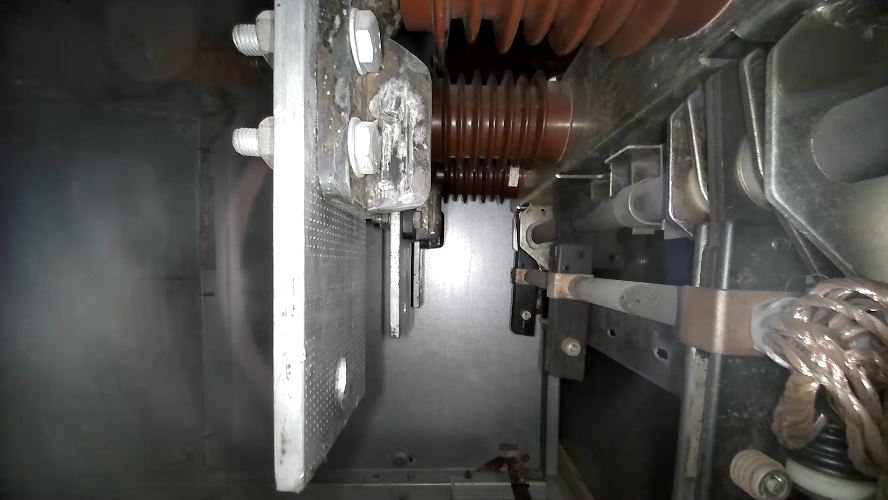

4. 斷路器搖進狀態  四、拓?fù)浣Y(jié)構圖
|
